一、概述

本系統嚴格遵循上述標準研發，專為高壓電纜絕緣缺陷的實時監測與預警設計。系統通過部署于電纜接頭接地線的高頻電流傳感器（HFCT），精準捕捉納秒級局部放電脈沖電流（靈敏度達5pC），結合邊緣計算與云端協同架構，實現數據就地處理與遠程智能診斷。系統支持10kV-500kV全電壓等級電纜，可識別電暈、沿面放電等7類典型缺陷，并具備抗工頻干擾（60dB）、多模通信（4G/光纖）及省級平臺接入能力，滿足從施工驗收（耐壓+局放雙項檢測）到長期運行的全周期管理需求。作為電力安全的關鍵防線，本系統可降低電纜非計劃停運率超75%，延長設備壽命30%以上，為各行業電網可靠供電、工業用電穩定及社會基礎設施安全提供技術保障。

二、、產品特點

?分布式布局，基于IP技術，擴展性強
監測單元網絡化布局，基于TCP/IP通信和WEB技術，整套系統能支持多達200個在線監測單元同時檢測，在原有布局基礎上加入或者撤掉終端時，系統無需額外設置，自動進行識別和配置。
?實時監測
系統記錄各監測節點的實時數據，監測周期可以靈活設置。
?邊緣化計算
符合當前物聯網終端設計理念，計算邊緣化，數據就地處理，異地分析判斷，數據再現回溯機制。
?靈活取用和巡檢
檢測單元也適合線路巡檢場合，此時帶上裝有局放分析軟件的電腦配合終端使用即可。
?穩定的數據傳輸
系統內兩個監測節點間最遠距離可以為20km,保證數據傳輸?shù)姆€(wěn)定性。
?同步實時采樣
所有采樣通道都可連續同步采集，數據處理都是在監測單元內部FPGA內并行計算處理完成，數據的采集計算和模式識別都是由監測單元處理，分布式計算，后臺計算機只負責數據存儲和展示，顯示查詢測量結果，整體系統更穩定。
?軟件平臺WEB化
軟件采用WEB平臺，瀏覽器直接瀏覽管理即可，不需要再安裝其他客戶端軟件，接外網云平臺后，可以在任何電腦上查看監測情況。支持超大數據庫容量，保證10年的監測數據的穩定存儲。
?軟件功能豐富
可記錄測量放電量、放電相位、測量時間等相關參數，可提供放電趨勢圖并具有預警和報警功能，可對數據庫進行查詢、刪除、備份以及打印報表等。
?豐富的圖譜信息
系統以不同的圖形方式顯示局部放電信號，如年月日局放趨勢圖， PRPD、PRPS圖譜，清晰反應放電的幅度，時間，相位信息。可以瀏覽每一個監測單元任意監測時刻的局放波形細節。
?高靈敏度
最小可檢測5PC的放電信號。
?抗沖擊
可承受600kV的閃絡沖擊，終端設備不損壞、數據不丟失。
?抗干擾
具備時域、頻域信號分析技術，可有效分離干擾信號和局放信號，可有效避免儀器電源端的干擾。

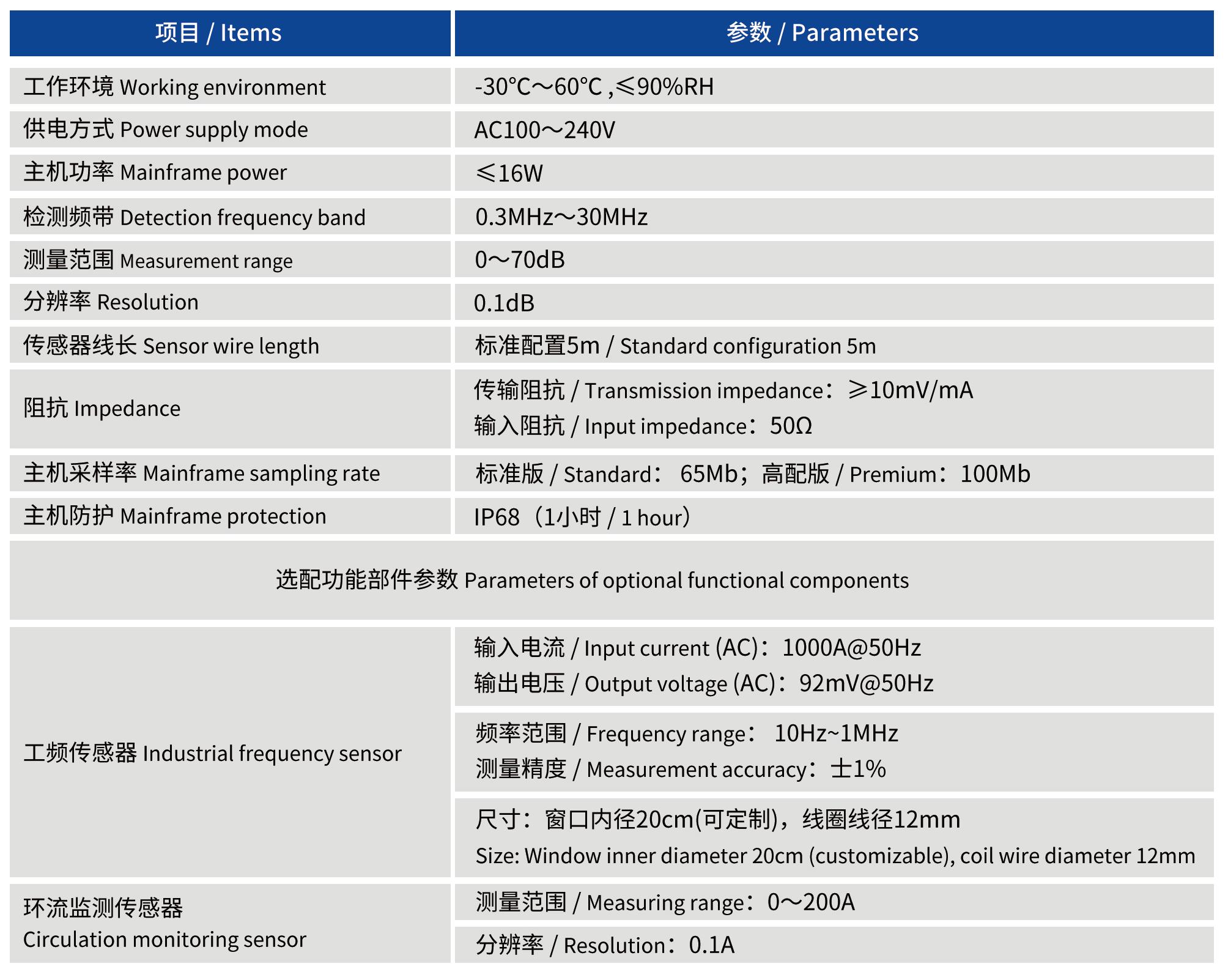

三、技術參數

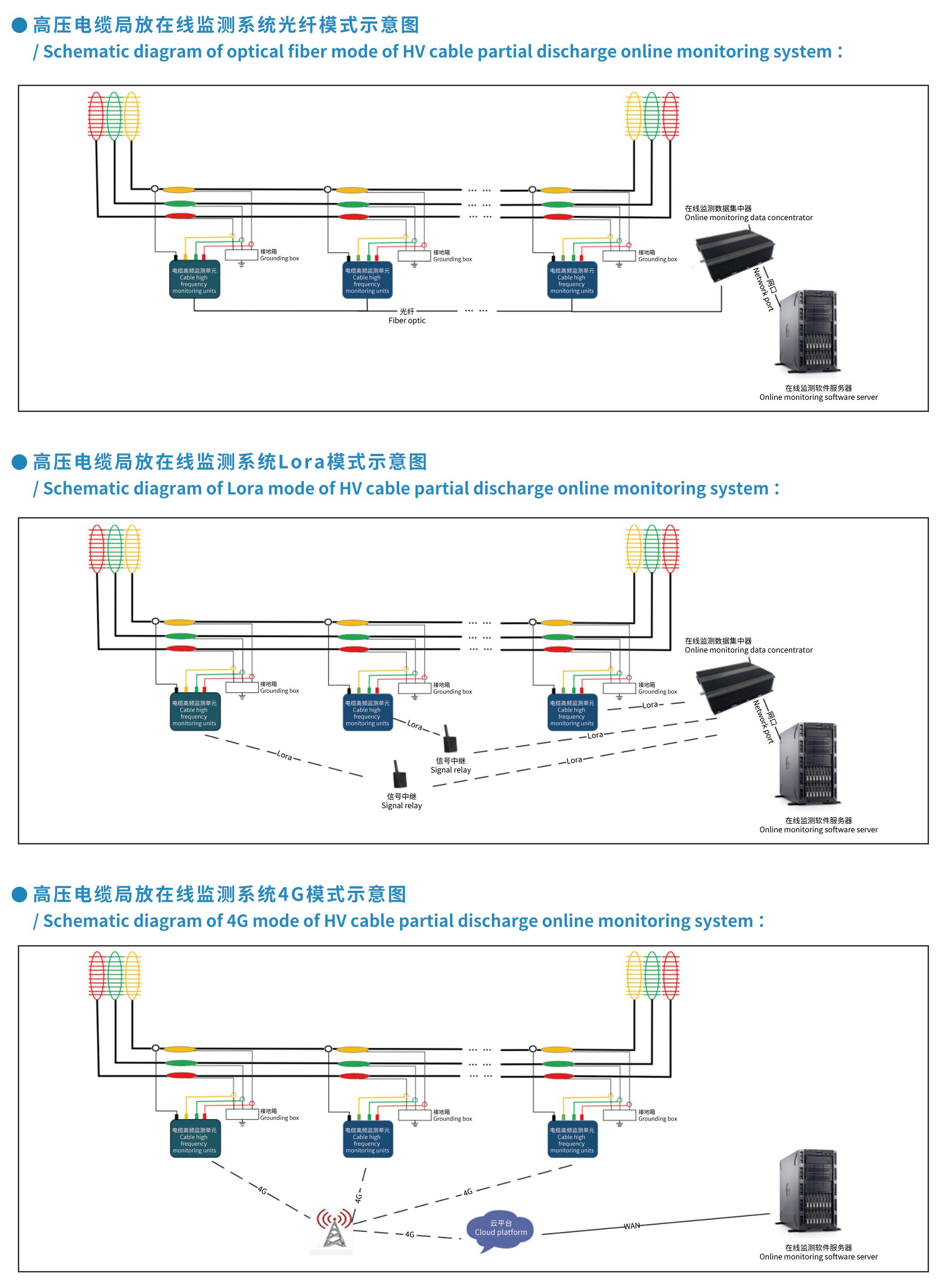

四、通信方式

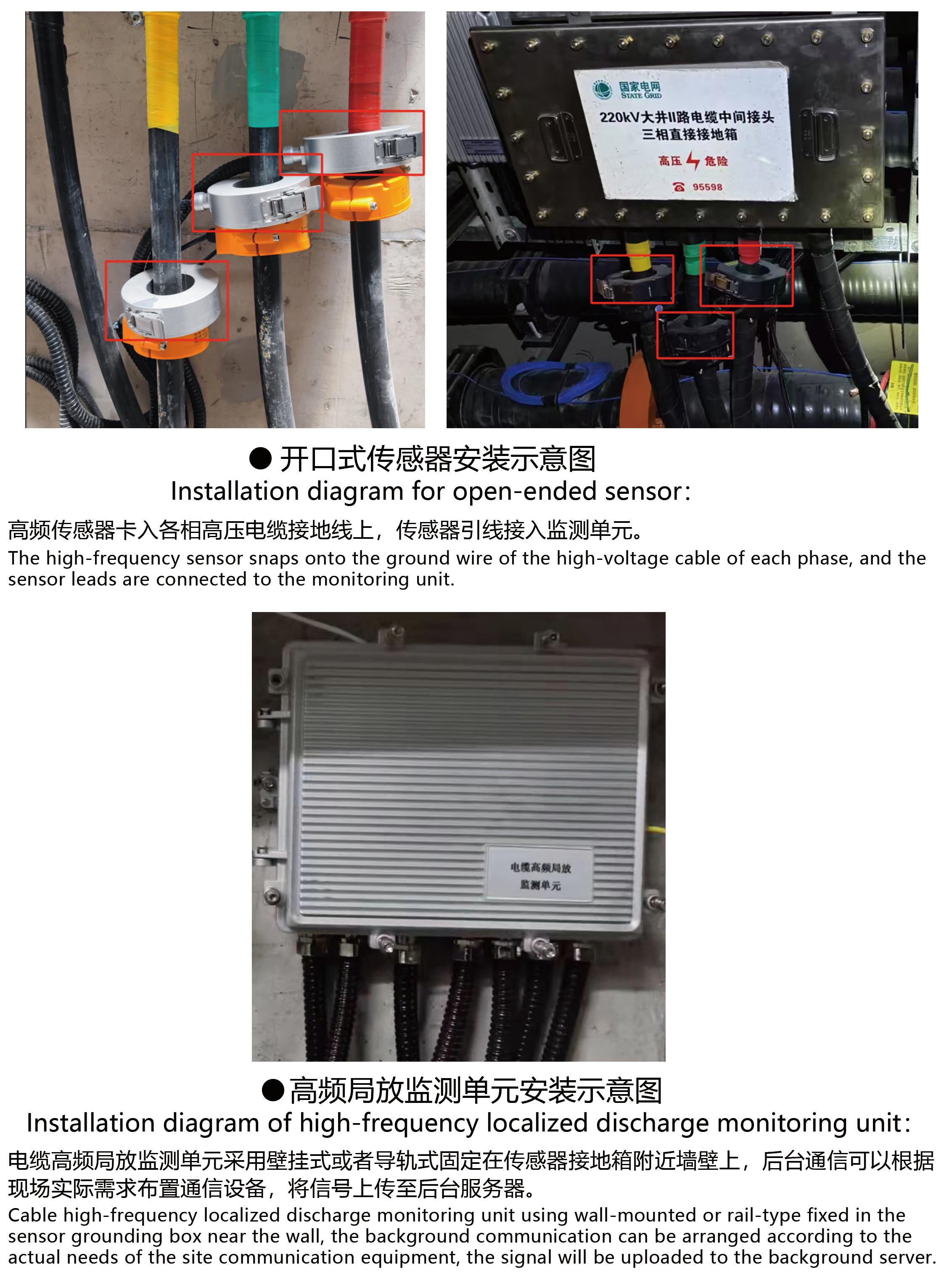

五、產品安裝應用

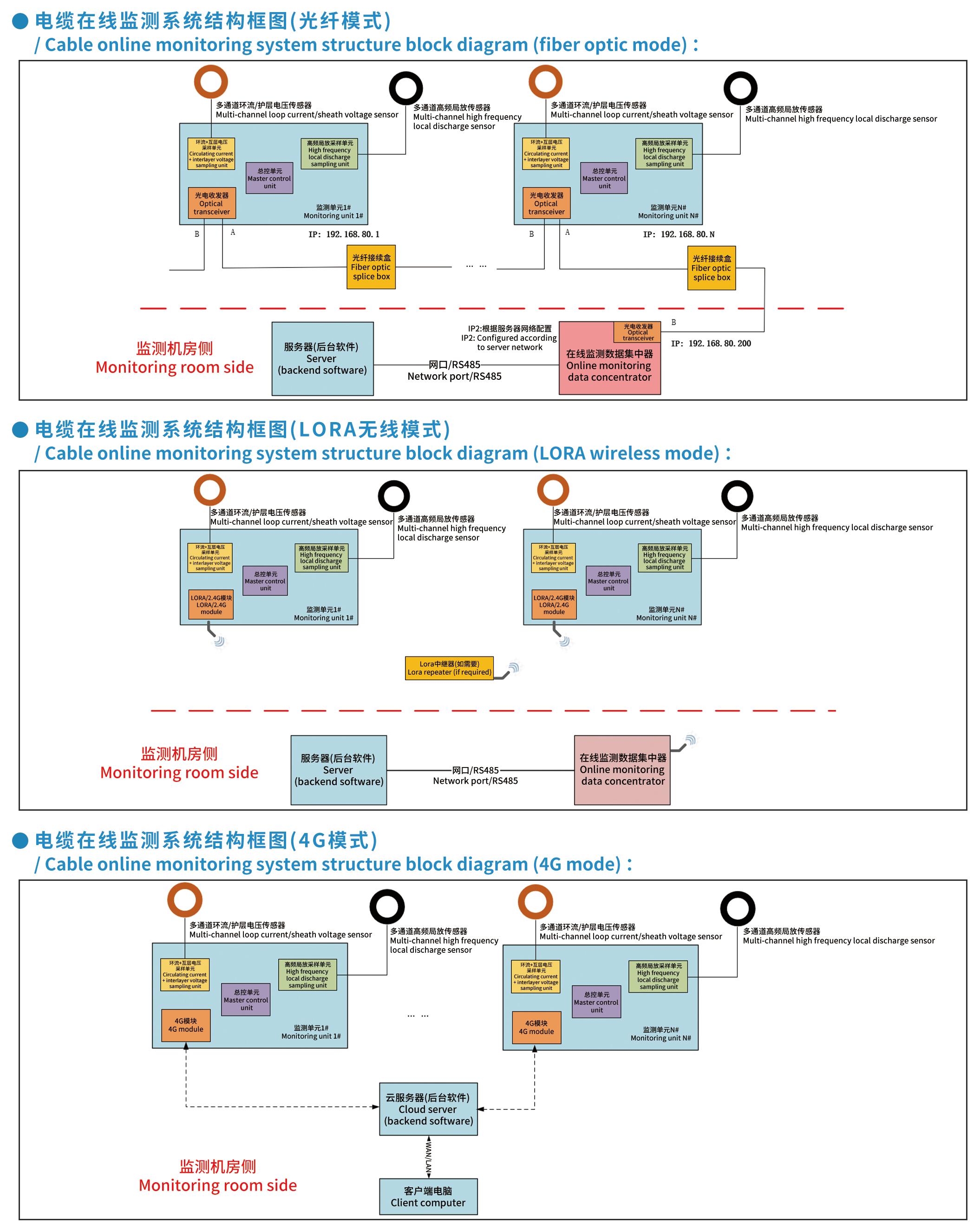

六、系統組成圖
